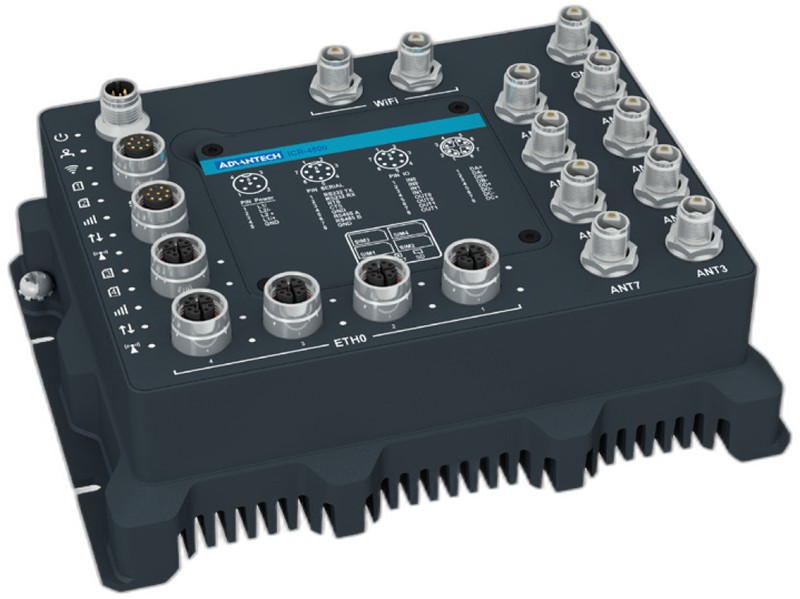

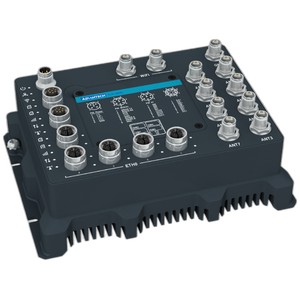

Advantech ICR-4877GW-A dual 5G och WiFi tågrouter

Klicka på bilden för en förstoring

Information

Advantech ICR-4877GW-A är en robust 5G-router för järnvägsfordon och andra järnvägstillämpningar. Den är byggd enligt EN 50155, EN 50121-3-2 och EN 45545-2 och har en IP67-klassad kapsling i pressgjuten aluminium med M12-kontakter och hög EMC-tålighet.

Routern har dubbla 5G NR-moduler enligt 3GPP Release 16 med stöd för både SA och NSA, samt 4G LTE-A Cat 19 som fallback. De två modulerna ger hög tillgänglighet och lastbalansering, och varje modul har två SIM-kortplatser.

Inbyggd WiFi 5 (802.11ac, 2x2 MIMO) fungerar både som accesspunkt och som klient, med upp till 867 Mbit/s på 5 GHz. Dessutom finns Bluetooth 5.0 och en dedikerad flerbands-GNSS-mottagare (L1 + L5) med stöd för Assisted GNSS, som ger position på cirka 5 sekunder vid kallstart.

Anslutningarna består av fem Ethernetportar (1 st 2,5 Gbit/s och 4 st 1 Gbit/s), RS232 och RS485, två digitala ingångar och två digitala utgångar, USB samt microSD-kortplats.

ICR-4877GW-A bygger på Advantechs v4-plattform med fyrkärnig Cortex-A72-processor på 1200 MHz, 1024 MB RAM och 8 GB eMMC-minne i pSLC-läge för lång livslängd. TPM 2.0 och hårdvaru-watchdog finns inbyggt.

Egenskaper

• Dubbla 5G NR-moduler enligt 3GPP Release 16 med stöd för SA och NSA
• Fallback till 4G LTE-A Cat 19
• Fyrkärnig CPU, 1 GB RAM, TPM 2.0 och microSD-kortplats
• 2 SIM-kortplatser per mobilmodul
• 5 Ethernetportar (1 st 2,5 GbE + 4 st GbE)
• RS232 och RS485
• 2 digitala ingångar och 2 digitala utgångar
• M12-kontakter och robust IP67-kapsling
• Uppfyller EN 50155, EN 50121-3-2 och EN 45545-2
• Brett spänningsområde, 16,8-137,5 VDC
• Arbetstemperatur -40°C till +75°C
• WiFi 5, 802.11ac/a/g/b/n (2x2 MIMO) och Bluetooth 5.0
• Flerbands-GNSS med A-GNSS

Operativsystemet ICR-OS är Linuxbaserat och har omfattande funktioner för säkerhet (802.1X, brandvägg, VPN-tunnlar) och routing (OSPF, BGP, PIM). VPN-stödet omfattar WireGuard, OpenVPN, IPsec, GRE, L2TP och PPTP. Du kan anpassa routern med egna Linux-skript och Router Apps, och utveckla egna applikationer i bland annat Python, C/C++, Node-RED och Docker.

Routern kan fjärrövervakas och hanteras centralt med Advantech WebAccess/DMP, en plattform för fjärrövervakning, management och VPN.

Firmware kan uppdateras automatiskt från server, lokalt via LAN eller på distans via WAN, och mobilmodulens firmware uppdateras Over-the-Air. För felsökning finns bland annat statistik över signalstyrka och dataförbrukning, systemloggar och fjärrdiagnostik via SSH.

Standarder och godkännanden

• Järnväg: EN 50155, EN 50121-3-2, EN 45545-2
• Mekaniskt: EN 60529, EN 60068-2-27, EN 60068-2-64, EN 61373
• Säkerhet: IEC 62368-1
• Nationella godkännanden: CE, UKCA, FCC
• Miljö: REACH, RoHS3, WEEE

Tillbehör (ingår ej)

• OPT1-M12-CRP-8MX: M12-kontakt X-kodad 8-polig hane, crimp (Phoenix Contact)
• OPT1-M12-CRP-5MA: M12-kontakt A-kodad 5-polig hane, crimp (Phoenix Contact)
• OPT1-M12C-8MX-150R: kabel M12 X-kodad 8-polig hane till RJ45, 1,5 m
• OPT1-M12C-5FA-100: kabel M12 A-kodad 5-polig hona, 1 m
• 1990023703S000: vattentät M12-skyddshuv (1 st)

Specifikationer

Mobilteknik		Dubbla 5G NR-moduler (SA och NSA), 3GPP Release 16, med 4G LTE-A Cat 19 och 3G HSPA+
High availability		Två mobilmoduler för hög tillgänglighet och lastbalansering
Frekvensband		5G NR NSA band n1/n2/n3/n5/n7/n8/n12/n13/n14/n18/n20/n25/n26/n28/n29/n30/n38/n40/n41/n48/n66/n70/n71/n75/n76/n77/n78/n79
		5G NR SA band n1/n2/n3/n5/n7/n8/n12/n13/n14/n18/n20/n25/n26/n28/n29/n30/n38/n40/n41/n48/n66/n70/n71/n75/n76/n77/n78/n79
		4G LTE FDD band B1/B2/B3/B4/B5/B7/B8/B12/B13/B14/B17/B18/B19/B20/B25/B26/B28/B29/B30/B32/B66/B70/B106 (B106 aktiveras med Router App)
		4G LTE TDD band B34/B38/B39/B40/B41/B42/B43/B48, LTE LAA band B46
		3G HSPA+/UMTS band B1/B2/B4/B5/B8/B19
Hastighet		5G NSA - Mottagning: 3,4 Gbit/s, Sändning: 460 Mbit/s
		5G SA - Mottagning: 2,5 Gbit/s, Sändning: 900 Mbit/s
		4G (LTE) - Mottagning: 1,6 Gbit/s, Sändning: 211 Mbit/s
WLAN		WiFi 5, 802.11 ac/a/b/g/n, 2,4 och 5 GHz, 2x2 MIMO. Upp till 300 Mbit/s (2,4 GHz) och 867 Mbit/s (5 GHz)
		Accesspunkt (obegränsat antal klienter), Station, Multirole STA & AP
WLAN Säkerhet		WPA, WPA2, WPA3, 802.1X
Bluetooth		Bluetooth 5.0 (delar antennanslutning med WiFi)
GPS		Flerbands-GNSS L1 + L5: GPS, GLONASS, BDS, Galileo, NavIC, QZSS. A-GNSS, NMEA
Brandvägg		Ja, IP-filtrering, MAC-filtrering, portfiltrering in/ut, DMZ
VPN-protokoll		WireGuard, OpenVPN, IPsec (IKEv1 och IKEv2), GRE, L2TP, PPTP. EasyVPN och DMVPN via Router App
Routing		RIP, BGP, OSPF, IS-IS, NHRP (via Router App), backup routes, lastbalansering, VRRP
Nätverksfunktioner		DHCP, NAT/PAT, PPPoE, SNMP, SMTP, DynDNS, DNS proxy, VLAN, QoS, NTP, port forwarding, Ethernet bridging, IPv6 Dual Stack
Protokoll		Via Router App: Modbus RTU/TCP gateway, IEC 60870-5-101 till 104 gateway, DF1, DNP3, MQTT, LWM2M
Säkerhet		HTTPS, SSH, SFTP, RADIUS, TACACS+, 2FA, 802.1X, TPM 2.0, hårdvaru-watchdog
Management		Advantech WebAccess/DMP (fjärrövervakning, management och VPN), webbgränssnitt, SSH, 4 konfigurationsprofiler
Larm		SMS, e-post, SNMP trap (egna regler baserade på digitala ingångar, nätverk, dataförbrukning, timer, spänning och temperatur)
Anslutningar		5 st Ethernet: 1 st 10/100/1000/2500 Mbit/s + 4 st 10/100/1000 Mbit/s, M12 X-kodad 8-polig
		1 st RS232 + 1 st RS485, M12 A-kodad 8-polig
		2 st Digital IN (3 mA), 2 st Digital OUT (open drain, 48 V / 500 mA), M12 A-kodad 8-polig
		1 st USB Type A, 1 st microSD-kortplats
Antennanslutning		8 st TNC-hona för 5G/LTE (4 per mobilmodul)
		2 st TNC-hona för WiFi/Bluetooth, 1 st TNC-hona för GNSS (aktiv antenn)
SIM-kort		4 st Mini SIM (2FF), 2 per mobilmodul. eSIM och chip-SIM (MFF2) som projektanpassning
CPU		Quad-core ARM Cortex-A72, 1200 MHz
Minne		1024 MB RAM, 8 GB eMMC (2,18 GB för Router Apps, 474 MB för kunddata)
Operativsystem		ICR-OS (Linuxbaserat). Router Apps, BASH, C/C++ samt Python, Node-RED och Docker via Router App
Strömförsörjning		16,8-137,5 VDC (nominellt 24/28/36/48/72/96/110 VDC), redundanta dubbla ingångar, M12-kontakt
Arbetstemperatur		-40°C till +75°C
IP-klassning		IP67
Chassi		Pressgjuten aluminium, väggmontage
Storlek		201,5 x 150 x 62 mm (75,7 mm med kontakter)
Certifieringar		EN 50155, EN 50121-3-2, EN 45545-2, EN 61373, IEC 62368-1, CE, UKCA, FCC, REACH, RoHS3, WEEE
Övrigt		M12-kontakter och M12-kablar ingår ej, finns som tillbehör

---

Tillverkarens art.nr	Communica art.nr	Lagerstatus	Produkt	EAN
ICR-4877GW-A	5410680	Kommande	Advantech ICR-4877GW-A dual 5G och WiFi tågrouter

---
