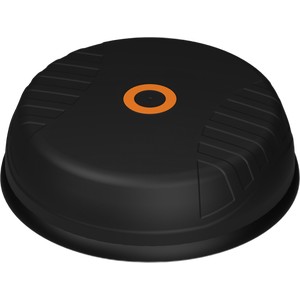

Poynting MIMO-8-801 9 in 1 8x8 5G + 1 GPS black 2 meter kablar |
|

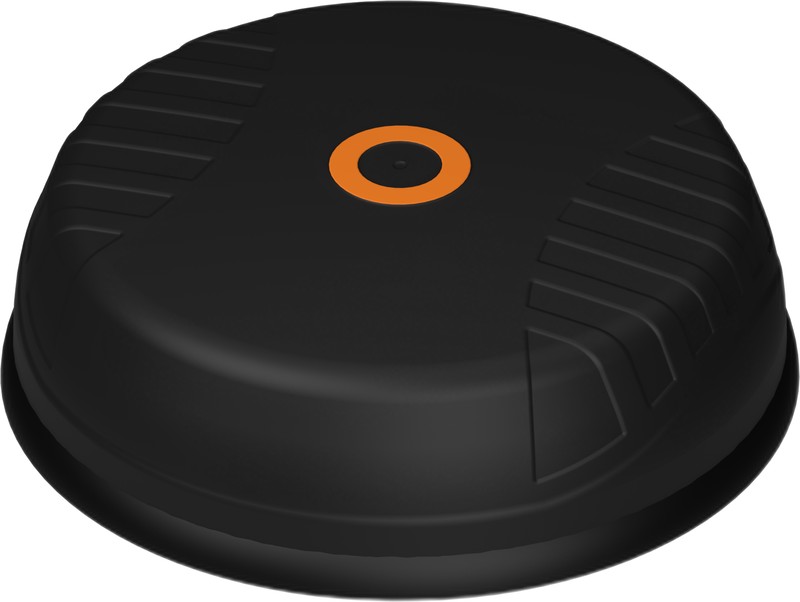

Klicka på bilden för en förstoring
Poynting MIMO-8-801 är en högpresterande 9-i-1-antenn som integrerar åtta ultrabredbandiga cellulära element och en dubbelbands-GNSS-antenn i ett enda robust hölje. Antennen är utvecklad för moderna 5G-routrar med flera portar – fyra eller fler cellulära portar, inklusive enheter med åtta cellulära portar, dubbla 4-ports 5G-modem eller två oberoende 4-ports routrar som körs samtidigt.
De åtta cellulära elementen ger en 8x8 MIMO-konfiguration med bredbandstäckning från 410 till 6000 MHz och stöder alla vanliga 4G/LTE- och 5G-band för en framtidssäker installation. Den dubbelbandade GNSS-antennen förbättrar navigeringsprestandan genom snabb, exakt och tillförlitlig positionsbestämning även i kravävande miljöer.
Med IK10- och IP69K-klassning tål antennen både fysisk påverkan och tåffa väderförhållanden, vilket gör den lämplig för fordon, marina tillämpningar, byggarbetsplatser och temporära installationer. Denna variant har svart radome i PC+ABS (halogenfritt). Funktioner i korthet - 9-i-1 högpresterande multifrekvensantenn för fordon
-
Ultrabred täckning från 410 till 6000 MHz för cellulär
-
8x8 MIMO LTE/5G och GNSS
-
Stöder Private 5G/5G/4G/3G/2G/Wi-Fi 6/LoRa/Bluetooth
-
Robust och väderbeständig med IP69K-klassning
-
Idealisk för transport- och marina tillämpningar
-
Flera monteringsalternativ för enkel installation
Produktblad
| Frekvensband |
|
410-470 MHz |
|
|
617-960 MHz |
|
|
1427-1517 MHz |
|
|
1710-2700 MHz |
|
|
3300-4200 MHz |
|
|
5000-6000 MHz |
| Frekvensband WiFi |
|
2400-2500 MHz |
|
|
5000-6000 MHz |
| Frekvensband GPS |
|
1575,42 MHz (L1), 1176,45 MHz (L5) |
| Förstärkning |
|
Max 8,3 dBi (toppöver alla band) |
|
|
-4 dBi på 410-470 MHz |
|
|
-1 dBi på 617-960 MHz |
|
|
3 dBi på 1427-1517 MHz |
|
|
8 dBi på 1710-2700 MHz |
|
|
8,3 dBi på 3300-4200 MHz |
|
|
8 dBi på 5000-6000 MHz |
| Förstärkning GPS |
|
20±2 dB |
| GPS-standard |
|
GPS/GNSS (L1 + L5, dubbelband) |
| MIMO |
|
8x8 MIMO cellulär (5G/4G/3G/2G), SISO GNSS |
| Placering |
|
Rundstrålande |
| Impedans |
|
50 Ohm (nominell) |
| Polarisation |
|
Linjär vertikal (cellulär), RHCP (GNSS) |
| Standard |
|
VSWR <2:1 över 90% av banden (cellulär), <2:1 (GNSS) |
| Max uteffekt |
|
10 W (cellulär) |
| Anslutningar |
|
9 st (8 x cellulär SMA-hane + 1 x GNSS SMA-hane) |
| Kabellängd |
|
2 meter, RTK-031, fast monterad |
| Fäste |
|
M30 gevängad spigot (60mm och 120mm), självhäftande ytmontage, magnetmontage (tillbehör), mast-/väggfäste (tillbehör) |
| Storlek |
|
Ø268 mm x 84,8 mm (inkl. bassätning) |
| Vikt |
|
1,3 kg (antenn), 2,3 kg (i förpackning) |
| Vindtålighet |
|
=220 km/h |
| Temperatur |
|
-40°C till +80°C (drift och förvaring) |
| IP-klassning |
|
IP69K |
| Standard |
|
IK10 (IK08 vid mast-/väggmontage) |
| Material |
|
Svart PC+ABS (halogenfritt) |
| Certifieringar |
|
CE, E-Mark (E1*10R07/00*10901*00), RoHS 2011/65/EU, ISO 9001:2015 |
| Levereras med |
|
M30 gevängade spigots (60mm och 120mm), självhäftande ytmonteringsskum, magnetmonteringsskum, 4 st M6x12mm skruvar |
|
|
|
| Tillverkarens art.nr |
Communica art.nr |
Lagerstatus |
Produkt |
EAN |
| A-MIMO-0008-V1-801-B |
4400986 |
Kommande
|
Poynting MIMO-8-801 9 in 1 8x8 5G + 1 GPS black 2 meter kablar |
6009710929315 |
|
