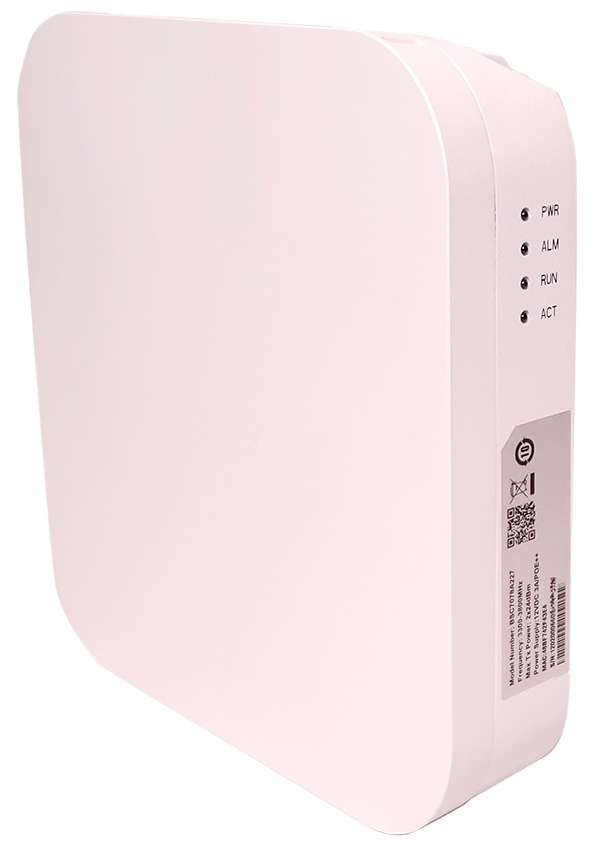

En komplett 5G basstation för inomhusbruk (d.v.s en gNodeB som innehåller CD, DU, och RRU).

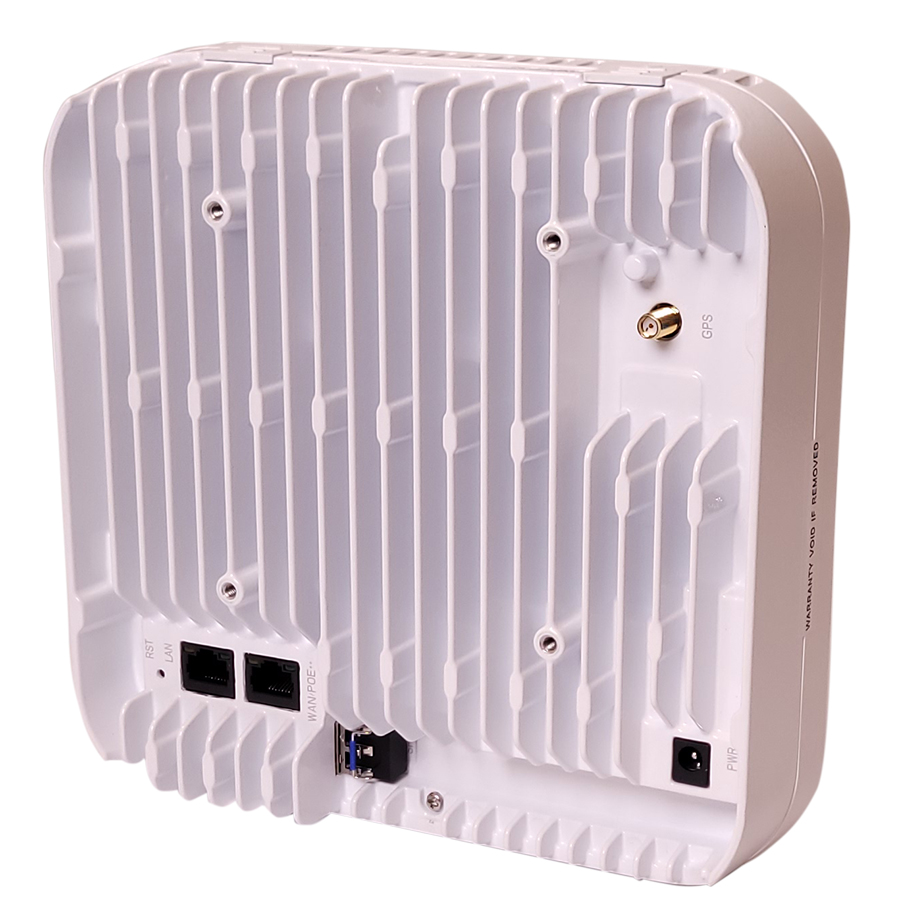

Den är komplett att ansluta via Ethernet/fiber till en 5G Core.

Denna modell av Stellar 227 är anpassad för band n78 d.v.s. den del som som man kan söka licens för hos PTS för privat 5G nät.

OBS! alla basstationer kräver tillstånd från PTS innan brukande. Endast för bruk i Sverige.

Den har en uteffekt på 2 x 250 mW. Effekten kan justeras inom 2 x 1 mW till 2 x 250 mW

Max prestanda 850 i downlink och max 650 Mbit/s i uplink (dock inte samtidigt. Gäller vid 100 MHz och beroende på konfiguration av timeslots)

Max 128 RRC connected Users (anslutna devicer).

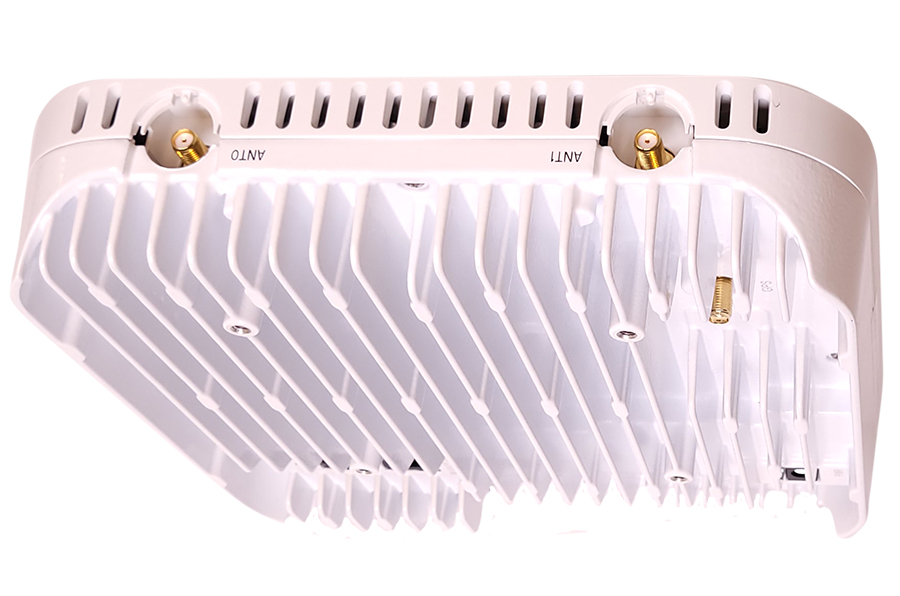

Stellar 227 har inbyggda 4dBi antenner men den har också SMA-kontakter för anslutning av externa antenner om man t.ex. vill skicka ut signal utomhus eller man man vill rikta signalen.

Band n78 är ett Time Division Duplex-band som kräver synkroniserad sändning och mottagning. Vanligtvis sker synkronisering av basstationer via GPS-signal eller via en Grandmaster clock (PTP IEEE1588v2). Användning av PTP IEEE 1588v2 kräver normalt nätverks swicthar som är PTP aware (hardware time stamping).

Paketet inkluderar en enkel GSP antenn för test. För permanent installation rekommenderas en GPS antenn för permanent installation. Om man har mer än en Stellar 227 måste man se till att alla enheter har bra GPS täckning med GPS-antenner monterade utomhus för att garantera god TDD synkronisering mellan enheterna. Dålig GPS täckning kan ge hand-over problem mellan basstationer.

Allt som behövs extra är SIM-kort och en 5G Core. Vi har färdiga paket med konfiguration av Stellar 227, SIM-kort samt en industri-PC med Open5GS 5G core eller installation av Open5GS 5G core på kundens Hyper-V eller VMware miljö.

För normal installation inomhus i öppna miljöer med inbyggda antenner så räknar man på upp till 3000 m2 per Stellar 227 vid 80MHz (2000 m2 är Baicells rekommendation för 100 MHz).

Men med extrem öppna miljöer där man har Line of sight mellan basstationen och klienterna kan man få upp till 50.000 m2 per enhet (gäller för bruk av enstaka devicer).

Viktig information!

Krav på tillstånd från PTS krävs för all användning. Licensen gäller endast valt område och valt frekvensspann. Se regler och ansökan om tillstånd för privat 5G på band n78 på PTS websida.

PTS sida för tillstånd av privata 5G nät
