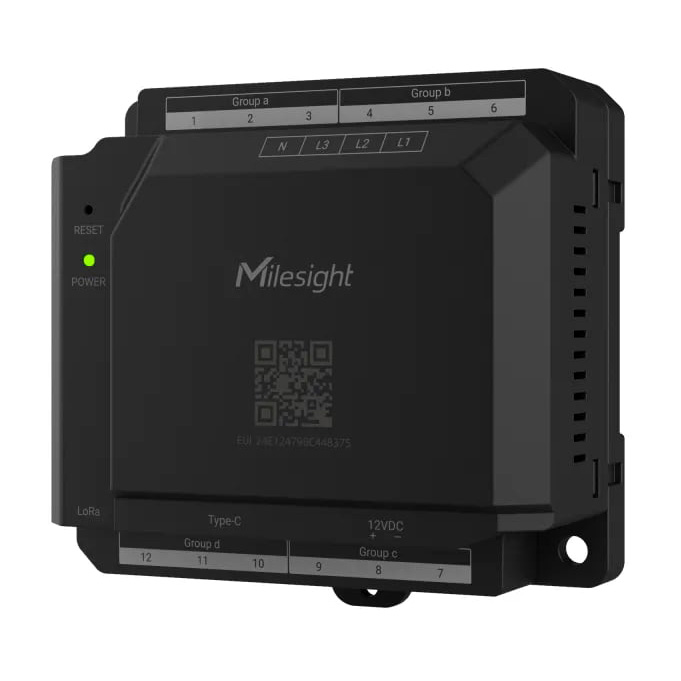

Milesight CTH01-868M Smart Power Monitor Hub |
|
Klicka på bilden för en förstoring
CTH01 Smart Power Monitor Hub är en högpresterande, flerkanalig energimätare för insamling och analys av elektriska parametrar. Enheten mäter samtidigt 12 strömkanaler och 3 spänningskanaler och levererar med hög beräkningsprecision ett komplett set av elektriska mätvärden inklusive effekt, energi, effektfaktor, övertonsdistorsion och spänningsobalans mellan faser.
Med trådlös kommunikation via LoRaWAN® och Bluetooth för lokal konfiguration integreras CTH01 enkelt i energihanteringssystem och ger tillförlitlig data för energibesparing, förebyggande underhåll och kostnadsfördelning.
CTH01 är utvecklad för kommersiella fastigheter, industrianläggningar, datacenter och flerfamiljshus, och möjliggör exakt energiförbrukningsmätning, kvalitetsövervakning av elnätet samt driftanalys av kritiska kretsar i eldistributionssystem. Funktioner i korthet - Högprecisionsmätning av aktiv, reaktiv och skenbar effekt/energi samt effektkvalitet (THD, spänningsobalans)
-
Uppfyller IEC 62053-21/23 för professionell mätning
-
Stöd för extern kabeltemperatursensor
-
12 strömkanaler, individuellt konfigurerbara eller grupperade i upp till 4 trefaskretsar
-
Stödjer både delbara strömtransformatorer och Rogowski-spolar upp till 4000A
-
Fjärrkonfiguration och kalibrering via Bluetooth-app (Toolbox)
-
6-8 kHz samplingsfrekvens för hög mätnoggrannhet
-
Lagrar upp till 12 månaders data och stödjer tröskelvärdeslarm
-
Inbyggt LoRaWAN® med stöd för FUOTA-uppdateringar
Produktblad
| Mätvärden |
|
RMS spänning och ström, effektfaktor |
|
|
Aktiv, reaktiv och skenbar effekt/energi (import/export) |
|
|
Spänningsobalans (trefas), THD spänning (THDv), THD ström (THDi) |
| Kortaste samplingstid |
|
6-8 kHz |
| Övrigt |
|
50-60 Hz |
| Noggrannhet |
|
Aktiv energi: ±1% (IEC 62053-21) |
|
|
Reaktiv energi: ±2% (IEC 62053-23) |
| Mätområde |
|
Spänningsmätning: 100-500V AC, ±1% |
| Konfiguration |
|
Trefas L1-L3 med/utan nolla, enfas L med nolla, eller blandat |
| Övrigt |
|
Max spänning N-L: 290 Vrms, max L-L: 500 Vrms |
| Kabelanslutning |
|
AWG 26-12 |
| Antal portar |
|
12 st strömkanaler, RJ11-gränssnitt, upp till 4000A |
| Sensortyp |
|
Extern NTC-sensor, -20°C till 100°C, ±1°C |
| Protokoll |
|
LoRaWAN®, OTAA/ABP Class C |
| Frekvensband |
|
CN470/IN865/RU864/EU868/US915/AU915/KR920/AS923-1&2&3&4 |
| Uteffekt |
|
16 dBm (868 MHz)/20 dBm (915 MHz)/19 dBm (470 MHz) |
| Känslighet |
|
-137 dBm |
| Antennanslutning |
|
1 st 50 O SMB-hona, extern |
| LED-indikatorer |
|
1 st status-/larmindikator |
| USB-portar |
|
1 st USB Type-C för anslutning av kabeltemperatursensor |
| Bluetooth |
|
Konfiguration via mobilapp (Toolbox) över Bluetooth |
| Lagring |
|
20 000 dataposter, 2 000 larm, 12 månaders energistatistik |
| Funktioner |
|
Tröskelvärdeslarm, out-of-range-larm, strömavbrottslarm |
| Strömförsörjning |
|
12V DC via medföljande AC/DC-adapter |
| Anslutning |
|
1 st 2-pin 5mm skruvplint, med omvänd polaritetsskydd |
| Strömförbrukning |
|
Max 5,8 W |
| Övrigt |
|
4 kVac (r.m.s), 1mA/1min |
| Arbetstemperatur |
|
-20°C till 70°C (-4°F till 158°F) |
| Övrigt |
|
=95% (icke-kondenserande) |
| IP-klassning |
|
IP30 |
| Material |
|
ABS+PC (UL94 V0), Starlight Grey |
| Storlek |
|
49,3 x 98 x 90 mm |
| Vikt |
|
163 g |
| Montering |
|
DIN 35 skenmontage, magnetmontage (tillval) |
| Certifieringar |
|
ETL Listed (UL/CSA 61010-1, UL/CSA 61010-2-030), CE (RED&LVD), FCC, SRRC |
|
|
RoHS |
| Levereras med |
|
Delbara strömtransformatorer 100A/300A/500A/1000A eller Rogowski-spolar upp till 4000A (säljs separat) |
|
|
|
| Tillverkarens art.nr |
Communica art.nr |
Lagerstatus |
Produkt |
EAN |
| CTH01-868M |
6250879 |
