MobilePartners N-hane Screw-On f LMR400 kabel

Klicka på bilden för en förstoring

Information

Screw on kontakt N-hane för LMR400-kabel.

För montering se respektive bilder.

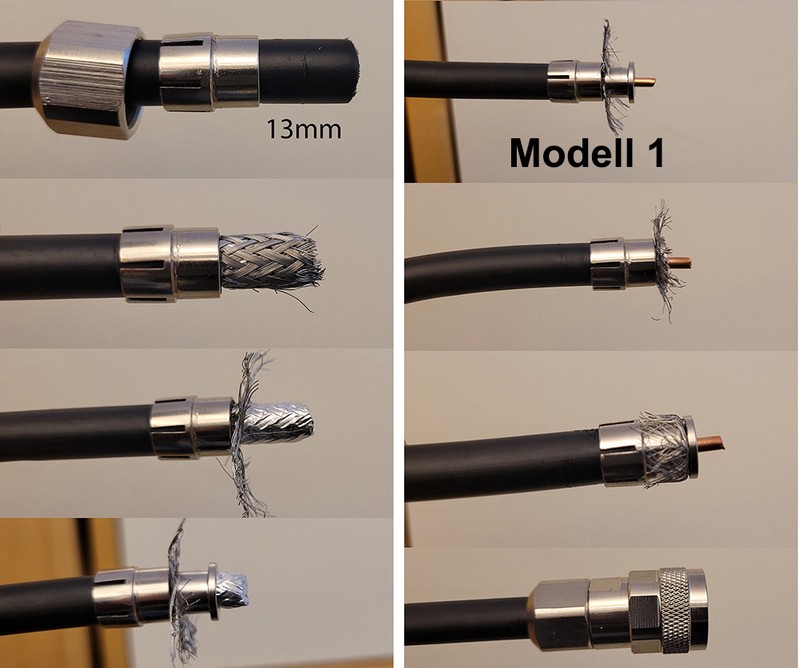

Monteringsanvisning modell 1

• Dra över mutter och dra sedan över stora hylsan typ 13-14 mm från kanten
• Skala vid hylsans slut (se till att inte skada flätan)
• Vik upp flätan och skjut inre hylsan uppåt under flätan (men utanpå aluminiumfolien)
• Skala den vita foam:en (med aluminiumfolien) där inre hylsan slutar mot stiftet (se till att inte aluminiumfolie eller fläta kommer mot mittstiftet)
• Skjut ner stora hylsan över den mindre
• Vik flätan bakåt över stora hylsan. Om flätan är för lång (skall inte gå över slitsade delen) så klipp den ren.
• Kontrollera att mittstiftet är ca 5 mm (se till att spetsen är rak. Fila/ansa vid behov)
• Skjut in hela paketet i kontakten och skruva åt.

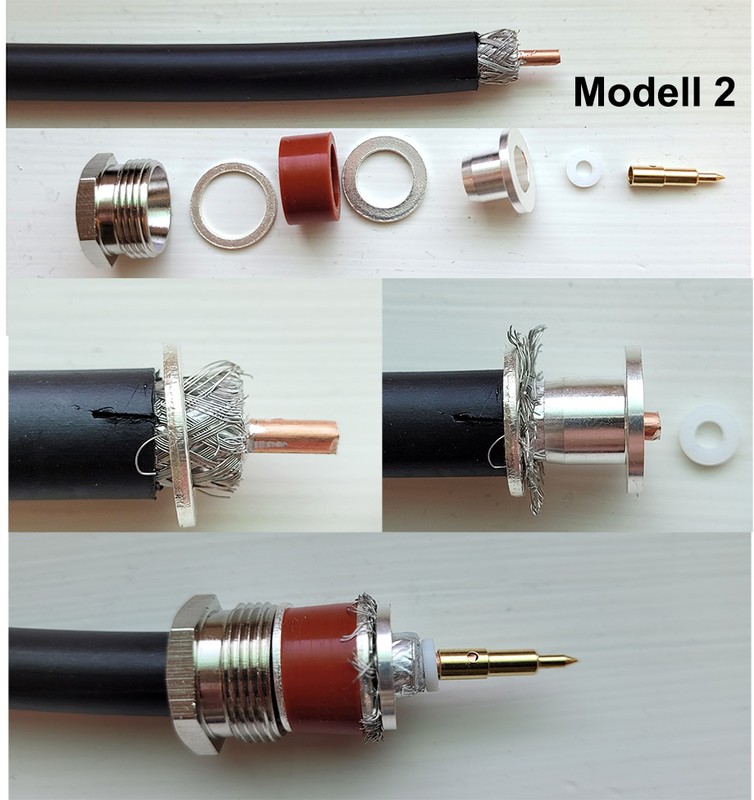

Monteringsanvisning modell 2

• Dra över mutter, stora brickan och gummipackningen
• Skala fram ca 5-6mm fläta och ca 6mm av mittstiftet
• Dra den mindre brickan över över flätan
• Vik flätan bakåt mot brickan
• Skjut T-formade delen under brickan och höljet på kabeln (Om höljet är för hårt kan man göra ett 5mm snitt i höljet som på bilden)
• Montera vita nylonbrickan
• Montera mittstiftet
• OBS! Mittstiftet skall lödas eller Crimpas

---

Tillverkarens art.nr	Communica art.nr	Lagerstatus	Produkt	EAN
MPSCREW-N-400	5800860	I Sverige	MobilePartners N-hane Screw-On f LMR400 kabel	-

---
