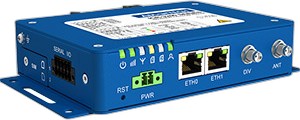

Advantech ICR-3231-EL router med EdgeLink |
|
Klicka på bilden för en förstoring
Advantech ICR-3231-EL är en industriell 4G LTE-router och IoT-gateway för krävande M2M- och IIoT-miljöer. Enheten kombinerar robust hårdvara med den intelligenta EdgeLink-mjukvaran för att skapa en komplett lösning för datainsamling, protokollkonvertering och molnkommunikation.
Med LTE Cat.4 och fallback till 3G/2G säkerställs alltid uppkoppling. Två SIM-kortplatser möjliggör redundans och automatisk växling mellan operatörer. Routern har två Ethernet-portar, seriella portar (RS232 och RS485) samt digitala I/O-portar för anslutning av industriella enheter.
Den kraftfulla Cortex-A8-processorn och det generösa minnet möjliggör körning av egna applikationer direkt på enheten i Python, C/C++, Node-RED eller Docker-containrar. EdgeLink-mjukvaran är förinstallerad och möjliggör kommunikation med över 200 PLC:er och I/O-moduler. Data kan publiceras säkert till ledande molnplattformar som Azure, AWS och Google Cloud via OPC-UA, MQTT, Modbus, DNP3, IEC-104 och BACnet.
WebAccess/DMP är en molnbaserad hanteringsplattform för fjärrövervakning, konfiguration, firmware-uppdateringar och VPN-hantering av enheter i stor skala. Nyckelfunktioner - LTE Cat.4: Ned 150 Mbps / Upp 50 Mbps
-
2 st SIM-kortplatser för redundans
-
2 st Ethernet RJ45 (10/100 Mbps)
-
RS232 och RS485 seriella portar
-
Digital IN och Digital OUT
-
VPN: WireGuard, OpenVPN, IPsec, GRE, L2TP, PPTP
-
EdgeLink: 200+ PLC- och I/O-drivrutiner
-
Molnstöd: Azure, AWS, Google Cloud, Cumulocity m.fl.
-
Kör egna appar: Python, C/C++, Node-RED, Docker
-
E-Mark och EN 50155 järnvägsgodkänd
-
Driftstemperatur: -40°C till +75°C
EdgeLink – Funktioner - Protokollkonvertering – EdgeLink konverterar mellan industriella protokoll för sömlös kommunikation
-
Dataloggning – Importerar taggar direkt med tidsstämpel utan extra konfiguration
-
Larmhantering – Övervakar anslutna enheter och skickar larm via e-post eller SMS
-
Säker datakommunikation – SSL-kryptering, vitlistning och VPN-stöd
-
Öppen SDK – Möjliggör kundanpassade applikationer via DCtag SDK och REST API
-
Containeriserad driftsättning – Stöd för Docker-baserad driftsättning
Produktblad Router Produktblad EdgeLink
| Frekvensband 4G LTE |
|
4G LTE Cat.4, FDD: B1/B3/B7/B8/B20/B28A, TDD: B38/B40/B41 |
| Frekvensband 3G |
|
B1 (2100 MHz), B8 (900 MHz) |
| Frekvensband 2G/GSM/GPRS |
|
B3 (1800 MHz), B8 (900 MHz) |
| Hastighet |
|
4G LTE FDD: Ned 150 Mbps / Upp 50 Mbps |
|
|
4G LTE TDD: Ned 130 Mbps / Upp 35 Mbps |
|
|
3G HSPA+: Ned 42 Mbps / Upp 5,76 Mbps |
| SIM-kort |
|
2 st Mini SIM (2FF) med lucka |
| Antennanslutning |
|
2 st SMA (1 st Main + 1 st Diversity) |
| Ethernet-portar |
|
2 st RJ45, 10/100 Mbps, isolation 1,5 kV |
| Serieport |
|
1 st RS232 (Tx, Rx, RTS, CTS, GND) |
|
|
1 st RS485 (A(-), B(+), GND) |
| Anslutningar |
|
1 st Digital IN, 1 st Digital OUT (10-pin terminal block) |
| VPN-protokoll |
|
WireGuard, OpenVPN, IPsec (IKEv1/IKEv2), GRE, L2TP, PPTP |
| Säkerhet |
|
HTTPS, SSH, SFTP, DMZ, IP-filtrering, MAC-filtrering, portfiltrering |
| Inloggningssäkerhet |
|
RADIUS, TACACS+, 2FA, SCEP |
| Nätverksfunktioner |
|
DHCP, NAT/PAT, SSH, VRRP, PPPoE, SNMP, SMTP, DNS, VLAN, QoS, IPv6, BGP, OSPF, RIP, DMVPN, Load Balancing |
| Protokoll |
|
Modbus RTU/TCP, IEC 60870-5-101/104, DF1, DNP3, MQTT, LWM2M |
|
|
EdgeLink: OPC-UA, Modbus Server, IEC60870-104, DNP3.0, BACnet, MQTT, LwM2M |
| Operativsystem |
|
ICR-OS (Linuxbaserat), Python, BASH, C/C++, Node-RED, Docker |
| Medföljande mjukvara |
|
EdgeLink – stöd för 200+ PLC:er och I/O-moduler, protokollkonvertering, dataloggning, larmhantering, molnpublicering |
| Management |
|
WebAccess/DMP – molnbaserad fjärrhantering, övervakning och VPN |
| Applikationer |
|
MS Azure, AWS, Google Cloud IoT Core, Cumulocity, ThingsBoard, MindSphere m.fl. |
| CPU |
|
Cortex-A8, 1000 MHz |
| Minne |
|
512 MB RAM, 4096 MB eMMC (1,3 GB för kundapplikationer) |
| Strömförsörjning |
|
9–36 V DC (2-pin terminal block) |
| Strömförbrukning |
|
Utan WiFi: Vila 2,5 W / Medel 4 W / Max 11 W |
| Arbetstemperatur |
|
-40°C till +75°C |
| IP-klassning |
|
IP30 |
| Storlek |
|
31,2 × 94 × 129 mm |
| Vikt |
|
457 g |
| Montering |
|
DIN-skena och väggmontering |
| Watchdog |
|
HW Watchdog |
| Driftsäkerhet |
|
Ja, batterisäkerhetskopierad RTC |
| Certifieringar |
|
CE, UKCA, E-Mark, EN 50155 (järnväg), RoHS3, REACH, WEEE |
| IPv6-stöd |
|
Ja (dual stack) |
| Larm |
|
SMS, e-post, SNMP Trap |
|
|
|
| Tillverkarens art.nr |
Communica art.nr |
Lagerstatus |
Produkt |
EAN |
| ICR-3231-EL |
5410678 |
Kommande
|
