Panorama DWMM85G-6-60-05NJ erbjuder en 2 st 4x4 MIMO rundstrålande antennlösning för globala 4G- och 5G-nät över frekvensområdet 617-6000 MHz samt en integrerad aktiv dubbelbands L1/L5 GPS/GNSS-antenn. Antennen rymmer 8 st separat matade ultrabredbandselement och 1 st dubbelbands GPS/GNSS-element i ett och samma robusta hölje och är särskilt anpassad för fasta installationer, kontorsnät och failover-tillämpningar med dubbla routrar eller dubbla modem där även högprecis positionering eller tidssynkronisering krävs.

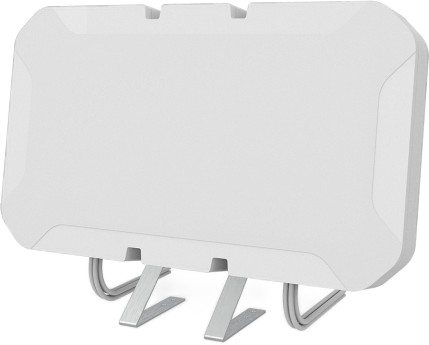

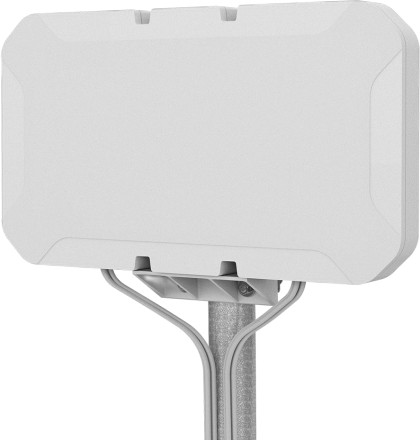

Det medföljande fästet möjliggör mastmontering via klämfäste eller väggmontering med skruvar och plugg. Antennen kan även monteras direkt mot icke-ledande paneler eller innerväggar, samt ställas på skrivbord eller fönsterbräda med hjälp av medföljande bordsfötter.

Det rundstrålande strålningsmönstret underlättar installationen då antennen inte behöver riktas in mot en specifik basstation, vilket gör den idealisk i miljöer där uppkoppling mot flera olika master eller nätverk krävs. Den inbyggda dubbelbands GPS/GNSS-antennen stöder både L1- och L5-banden med 30 dB / 26 dB LNA-förstärkning och avancerad filtrering för tillförlitlig drift.

DWMM85G-6-60-05NJ har 0,5 meter integrerade flamskyddade CS32- och CS29 FR-koaxialkablar terminerade med totalt 9 st N-honkontakter (8 st N-hona för 4G/5G samt 1 st N-hona för GPS/GNSS). Detta minimerar exponerade kabelskarvar vid antennen och ger flexibilitet att ansluta längre lågförlustkablar direkt till utrustningen.

Egenskaper

• 2 st 4x4 MIMO för 4G- och 5G-nätverk (617-6000 MHz)
• 8 st separat matade ultrabredbandselement i ett gemensamt hölje
• Rundstrålande strålningsmönster för flexibel placering utan krav på inriktning
• Upp till 8,1 dBi förstärkning på mobilbanden
• Flexibelt fäste för mast-, vägg-, panel- eller bordsmontage
• Väderbeständig kapsling i IP66-klass för krävande miljöer
• Integrerad aktiv dubbelbands GPS/GNSS-antenn (L1/L5) med 30 dB / 26 dB LNA-förstärkning
• 0,5 meter flamskyddad kabel (CS32 för 4G/5G och CS29 FR för GPS/GNSS)
• Totalt 9 st N-honkontakter (8 st för 4G/5G och 1 st för GPS/GNSS)
