Panorama DWMM65G-6-60-5SP är en högpresterande rundstrålande 4G/5G-antenn utrustad med 3 st 2x2 MIMO (totalt 6 st cellulära element) som täcker frekvensbanden 617-960 MHz och 1427-6000 MHz. Antennen har dessutom ett inbyggt aktivt L1/L5 GPS/GNSS-element för tillförlitlig navigering och positionering. Lösningen är särskilt anpassad för fasta installationer, kontorsnätverk, failover-system samt fordonsapplikationer där cellulär bonding eller bärvågsaggregering används.

Det rundstrålande strålningsmönstret säkerställer stabil signalmottagning från alla riktningar utan att antennen behöver riktas in mot en specifik mast, vilket ger optimal flexibilitet vid uppkoppling mot flera nätverk samtidigt. De sex cellulära antennelementen levererar en förstärkning på upp till 5,1 dBi på de lägre frekvensbanden (617-960 MHz) och upp till 8,1 dBi på de högre frekvensbanden (1427-6000 MHz). GPS/GNSS-modulen stöder frekvenserna 1164-1189 MHz och 1559-1612 MHz med 30 dB / 26 dB LNA-förstärkning och avancerad filtrering.

Antennen levereras komplett med fast monterade, 5 meter långa halogenfria och flamskyddade koaxialkablar certifierade enligt EN45545-2, vilket eliminerar onödiga kontaktdon och förenklar kabeldragningen. Samtliga sju kablar (6 st för 4G/5G samt 1 st för GPS/GNSS) är terminerade med SMA-hane.

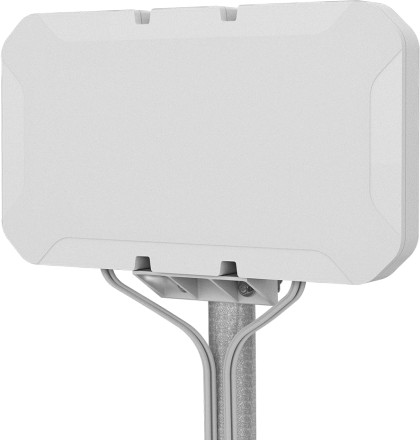

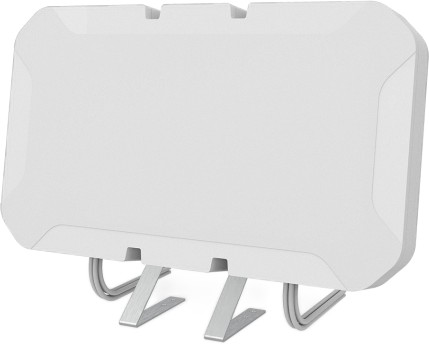

Det väderbeständiga och UV-stabila chassit i vit ASA-plast är kapslat enligt IP66 och konstruerat för krävande miljöer med en arbetstemperatur från -40°C till +85°C samt en vindtålighet på upp till 470 N vid 45 m/s. Medföljande fästen medger flexibel montering på maströr (upp till 50 mm rördiameter), vägg eller fristående placering på bord med medföljande bordsstativ.

Egenskaper

• 3 st 2x2 MIMO 4G/5G rundstrålande antenn (totalt 6 st cellulära element)
• Bredbandig täckning för 617-960 MHz och 1427-6000 MHz
• Inbyggt aktivt L1/L5 GPS/GNSS-element med 30 dB / 26 dB LNA-förstärkning
• Förstärkning upp till 5,1 dBi (617-960 MHz) och 8,1 dBi (1427-6000 MHz)
• Rundstrålande strålningsmönster för optimal mottagning utan riktningsjustering
• Levereras med 7 st fast monterade 5 meter lågförlustkablar med SMA-hane
• Halogenfria och flamskyddade kablar enligt EN45545-2
• Robust och UV-beständig kapsling i ASA-plast med IP66-klassning
• Komplett monteringssats för mastfäste (upp till 50 mm), väggfäste och bordsstativ ingår
