Panorama Hammerhead 6x5G + GPS mount antenn 5 m SMA kabel |
|
Klicka på bilden för en förstoring
Panorama DWMM6G-6-60-5SP kombinerar mobil täckning för 4G och 5G med aktiv satellitpositionering i en och samma kapsling. Antennen innehåller 6 st separata element för mobilnätet som möjliggör 3 st 2x2 MiMo över 617-960 och 1427-6000 MHz, samt ett sjunde aktivt GPS/GNSS-element med integrerad LNA-förstärkare. Lösningen är skräddarsydd för branch offices, failover-system och fasta företagstillämpningar med bonding över flera modem eller routrar.
Med sitt rundstrålande mönster kräver antennen ingen inriktning mot en specifik mast, vilket gör installationen snabb och garanterar bra mottagning från flera basstationer samtidigt. Den levereras komplett med 5 meter fasta kablar och SMA-kontakter för enkel inkoppling. Egenskaper - 6 st mobilantenner ger 3x 2x2 MiMo för globala 4G- och 5G-nät (617–6000 MHz)
-
Integrerat sjunde element för aktiv L1 GPS/GNSS med 26 dB LNA-förstärkning
-
Rundstrålande hybridmönster för mottagning från flera master utan riktningskrav
-
Typisk toppförstärkning på upp till 8,1 dBi på mobilbanden
-
Integrerade 5 meters flamskyddade koaxialkablar (CS32/CS29 FR) godkända enligt EN45545-2
-
Totalt sju SMA-hane-kontakter (6 st Cellular, 1 st GPS/GNSS)
-
Vädertålig kapsling i ASA-plast med IP66-klassning
-

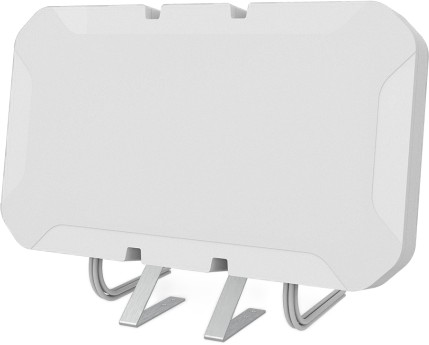

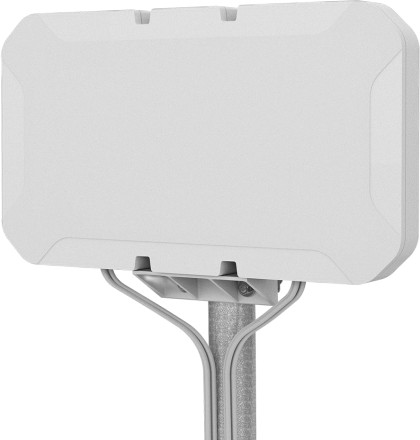

Medföljande fästen för maströr (upp till 50 mm), väggmontage och bordsplacering
Produktblad (PDF)
| Frekvensband |
|
617-960 MHz |
|
|
1427-6000 MHz |
| Frekvensband GPS |
|
1559-1612 MHz (L1) |
| Förstärkning |
|
Max 8,1 dBi |
|
|
5,1 dBi på 617-960 MHz |
|
|
8,1 dBi på 1427-6000 MHz |
|
|
4,0 dBi på 617-698 MHz |
|
|
4,3 dBi på 699-798 MHz |
|
|
4,8 dBi på 807-862 MHz |
|
|
5,1 dBi på 880-960 MHz |
|
|
5,0 dBi på 1427-1518 MHz |
|
|
5,9 dBi på 1710-1920 MHz |
|
|
6,6 dBi på 1920-2170 MHz |
|
|
6,2 dBi på 2300-2400 MHz |
|
|
6,2 dBi på 2496-2690 MHz |
|
|
8,1 dBi på 3300-4200 MHz |
|
|
7,3 dBi på 4400-5000 MHz |
|
|
7,1 dBi på 5000-6000 MHz |
| Förstärkning GPS |
|
26 dB (±3 dB) LNA |
| GPS-standard |
|
GPS / GNSS |
| MIMO |
|
3 st 2x2 MiMo (6 separata element) |
| Antenn |
|
Rundstrålande |
| Polarisation |
|
±45° (Cellular), RHCP (GPS/GNSS) |
| Impedans |
|
50 Ohm |
| Max uteffekt |
|
10 W |
| Anslutningar |
|
Cellular/Mobil 6 st SMA-hane, GPS 1 st SMA-hane |
| Antennsladd |
|
6 st CS32 (Cellular), 1 st CS29 FR (GPS) flamskyddade EN45545-2 |
| Kabellängd |
|
5 meter |
| Drivspänning |
|
3-5 VDC (<20 mA) för GPS/GNSS |
| Placering |
|
Utomhus / Inomhus |
| Fäste |
|
Mastfäste, väggfäste samt bordsstativ |
| Diameter maströr |
|
Max 50 mm |
| Storlek |
|
442 x 262 x 48 mm |
| Material |
|
ASA-plast (UL 746C F1, UL 94-HB) |
| IP-klassning |
|
IP66 |
| Temperatur |
|
-40°C till +85°C |
| Vindtålighet |
|
Vindlast 470 N vid 45 m/s |
| Levereras med |
|
Mastfäste med klammer, väggfästen med skruv och plugg, bordsstativ |
|
|
|
| Tillverkarens art.nr |
Communica art.nr |
Lagerstatus |
Produkt |
EAN |
| DWMM6G-6-60-5SP |
4720951 |
Kommande
|
Panorama Hammerhead 6x5G + GPS mount antenn 5 m SMA kabel |
5055416092892 |
|
