Panorama Hammerhead 6x5G mount antenn 5 m SMA kabel |
Nyhet |

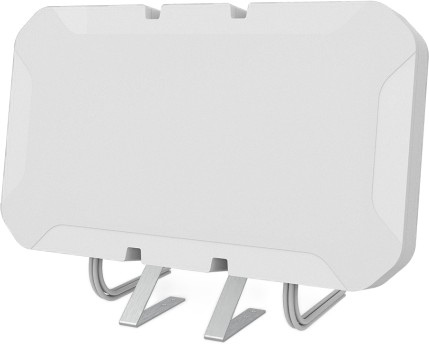

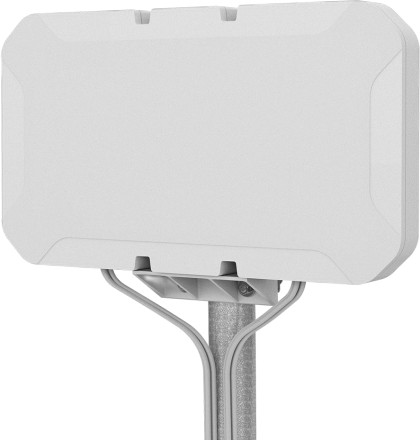

Klicka på bilden för en förstoring
Panorama DWMM6-6-60-5SP är en mångsidig rundstrålande antennlösning för 4G- och 5G-nät som täcker hela frekvensområdet från 617 till 6000 MHz. Den rymmer sex separat matade ultrabredbandselement och ger 3 st 2x2 MIMO i ett kompakt och diskret skal. Detta gör den särskilt lämpad för branch offices, failover och fasta installationer med bonding eller lastbalansering över flera modem och routrar.
Tack vare det rundstrålande mönstret krävs ingen exakt inriktning vid installation, vilket är en stor fördel när anslutning behöver ske mot multipla basstationer. Antennen levereras med 5 meter integrerad flamskyddad CS32-kabel terminerad med 6 st SMA-hane-kontakter för direkt anslutning till kompatibel nätverksutrustning. Egenskaper - 6 st integrerade antennelement ger 3 st 2x2 MIMO för 4G och 5G
-
Bredbandig täckning över frekvensbanden 617-960 MHz och 1427-6000 MHz
-
Rundstrålande hybridmönster för enkel placering och mottagning från flera master
-
Typisk förstärkning på upp till 8,1 dBi
-
Integrerad 5 meters flamskyddad CS32-lågförlustkabel med 6 st SMA-hane-kontakter
-
Robust och väderbeständig kapsling i ASA-plast med IP66-klassning
-
Flexibel montering på maströr (upp till 50 mm), vägg eller fristående på skrivbord
Produktblad (PDF)
| Frekvensband |
|
617-960 MHz |
|
|
1427-6000 MHz |
| Förstärkning |
|
Max 8,1 dBi |
|
|
5,1 dBi på 617-960 MHz |
|
|
8,1 dBi på 1427-6000 MHz |
|
|
4,0 dBi på 617-698 MHz |
|
|
4,3 dBi på 699-798 MHz |
|
|
4,8 dBi på 807-862 MHz |
|
|
5,1 dBi på 880-960 MHz |
|
|
5,0 dBi på 1427-1518 MHz |
|
|
5,9 dBi på 1710-1920 MHz |
|
|
6,6 dBi på 1920-2170 MHz |
|
|
6,2 dBi på 2300-2400 MHz |
|
|
6,2 dBi på 2496-2690 MHz |
|
|
8,1 dBi på 3300-4200 MHz |
|
|
7,3 dBi på 4400-5000 MHz |
|
|
7,1 dBi på 5000-6000 MHz |
| MIMO |
|
3 st 2x2 MIMO (6 separata element) |
| Antenn |
|
Rundstrålande |
| Polarisation |
|
±45° |
| Impedans |
|
50 Ohm |
| Max uteffekt |
|
10 W |
| Anslutningar |
|
Cellular/Mobil 6 st SMA-hane |
| Antennsladd |
|
6 st 5 meter CS32 flamskyddad (EN45545-2 / CPR Dca) |
| Kabellängd |
|
5 meter |
| Placering |
|
Utomhus / Inomhus |
| Fäste |
|
Mastfäste, väggfäste samt bordsstativ |
| Diameter maströr |
|
Max 50 mm |
| Storlek |
|
442 x 262 x 48 mm |
| Material |
|
ASA-plast (UL 746C F1, UL 94-HB) |
| IP-klassning |
|
IP66 |
| Temperatur |
|
-40°C till +85°C |
| Vindtålighet |
|
Vindlast 470 N vid 45 m/s |
| Levereras med |
|
Mastfäste med klammer, väggfästen med skruv och plugg, bordsstativ |
|
|
|
| Tillverkarens art.nr |
Communica art.nr |
Lagerstatus |
Produkt |
EAN |
| DWMM6-6-60-5SP |
4720950 |
Kommande
|
Panorama Hammerhead 6x5G mount antenn 5 m SMA kabel |
5055416092908 |
|
