Panorama CM-7-60-NJ undertaksantenn för repeater |
|
Klicka på bilden för en förstoring

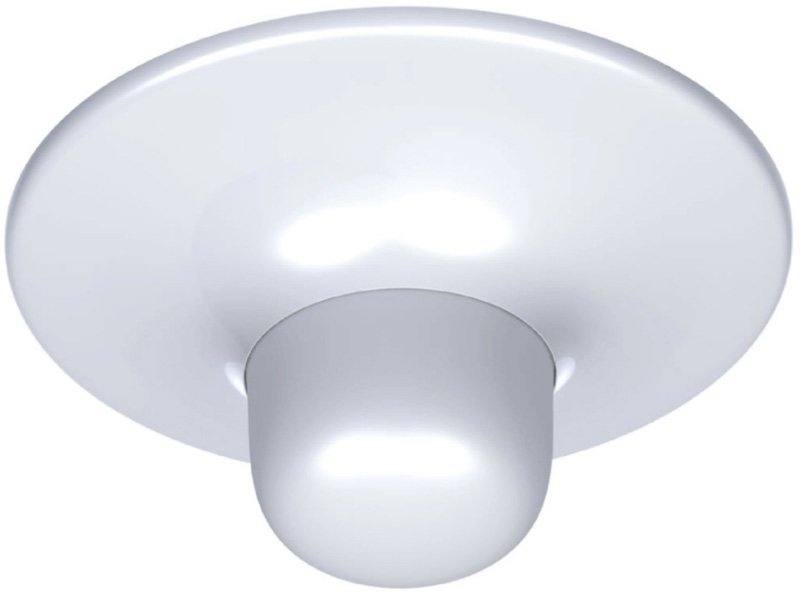

CM-7-60-NJ är en diskret takmonterad bredbandsantenn för in-building- och DAS-täckning i dagens och morgondagens mobilnät.
Antennelementet är helt dolt under ett lågprofilerat hölje och stödjer 2G/3G/4G/WLAN och WIMAX i frekvensområdena 698-960 MHz och 1500-6000 MHz.
Antennen är rundstrålande och markplansoberoende, vilket gör att den fungerar lika bra på tunna som tjocka undertaksplattor, både inomhus och utomhus.
Tack vare Panorama Antennas PIM Guard-teknik uppnår antennen typiskt en tredje ordningens intermodulationsnivå bättre än -150 dBc, vilket gör den väl lämpad för känsliga nätverksinstallationer.
Fördelar
- Diskret takmonterad design som döljer antennelementet
-
Effektiv bredbandstäckning för 2G/3G/4G/WLAN och WIMAX
-

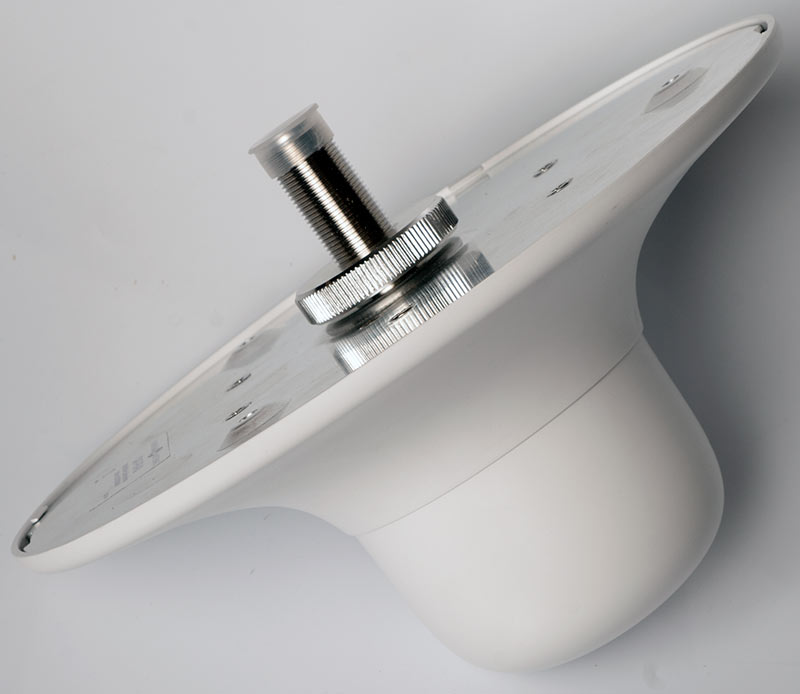

Dolda skruvfästen under vridbar krage
-
Låg PIM (<-150 dBc) tack vare PIM Guard-teknik
-
SAR-testad enligt EN50385:2002
-
Endast ett monteringshål krävs för installation
-
Markplansoberoende – passar tunna och tjocka undertak
| Frekvensband |
|
698-960 MHz |
|
|
1500-6000 MHz |
| Förstärkning |
|
Max 7 dBi |
|
|
2 dBi, 698-960 MHz |
|
|
5 dBi, 1710-2170 MHz |
|
|
7 dBi, 2200-6000 MHz |
| Mönster |
|
Rundstrålande (Omnidirektionell) |
| Impedans |
|
50 Ohm |
| PIM |
|
<-150 dBc (2x20W, 3:e ordningens intermodulation) |
| SAR |
|
Enligt EN50385:2002 (band: 850, 900, 1800, 2100, 2600 MHz) |
| Max uteffekt |
|
50 Watt |
| Storlek |
|
Diameter 205 mm, Höjd 93 mm |
| Arbetstemperatur |
|
-30°C till +70°C |
| Material |
|
UV-stabiliserad flamskyddad ABS, bottenplatta i aluminium |
| Färg |
|
Vit |
| Fäste |
|
3 x 4,5 mm fästhål och/eller N-kontaktens låshjul, monteringsdjup 41 mm |
| Anslutning |
|
N-hona (N Socket) |
| Certifieringar |
|
SAR & Touch Safe enligt EN50385:2002 |
|
|
|
| Tillverkarens art.nr |
Communica art.nr |
Lagerstatus |
Produkt |
EAN |
| CM-7-60-NJ |
4720830 |
Kommande
|
