Panorama CASEANT 4x4 MIMO 5G LTE 4x4 WiFi GPS |
|
Klicka på bilden för en förstoring

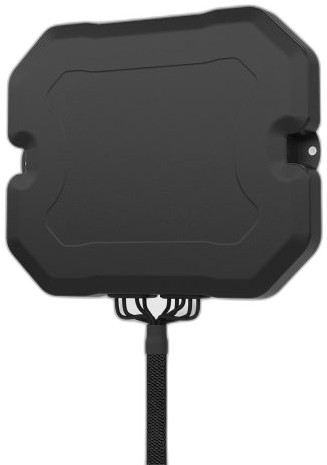

Panorama CASEANTG4-6-60-Q är en 4x4 MiMo-antenn för 4G och 5G speciellt framtagen för montering i deployerbara väskor och cases. Antennelementen täcker 617-960 MHz och 1427-6000 MHz och ger en robust kommunikationslänk med höga datahastigheter även i utmanande nätverksmiljöer.
Den effektiva elementdesignen gör att antennen fungerar oavsett om väskan är öppen eller stängd, vilket är en stor praktisk fördel i fältmiljö.
Modellen inkluderar fyra WiFi-element för WiFi 6e (2396-7125 MHz) samt en aktiv GPS/GNSS-modul med avancerad filtrering på L1-bandet (1559-1612 MHz) med 26 dB LNA-förstärkning.
Antennen levereras med integrerade lågförlust flamskyddade kablar med skyddande kabelslang samt vinkelräta kontakter för smidig installation i väskan.
Produktegenskaper
- Klistermontage – enkel installation med 3M VHB-dyna i locket på väskan
-
Fungerar med väskan öppen eller stängd
-
4x4 MiMo 617-960 / 1427-6000 MHz för 4G och 5G
-
4x4 MiMo WiFi 6e (2396-7125 MHz)
-
Aktiv GPS/GNSS L1 med 26 dB LNA-förstärkning
-
Integrerade lågförlust flamskyddade kablar med vinkelräta kontakter
-
Driftstemperatur -40°C till +80°C
-
IP55-klassad
Produktblad
| Frekvensband |
|
617-960 MHz |
| Mönster |
|
Rundstrålande |
| Förstärkning |
|
1,6-4,7 dBi på 617-960 MHz |
|
|
4,8-6,1 dBi på 3300-4200 MHz |
| Förstärkning WiFi |
|
Max 6,6 dBi (2,4 GHz), Max 7,1 dBi (5-7 GHz, stängd väska) |
| Förstärkning GPS |
|
26 dB LNA |
| Impedans |
|
50 Ohm |
| Max uteffekt |
|
5 W |
| Anslutningar |
|
WiFi: 4 st vinkelrät RP-SMA-hona, kabel CS30, 0,75 m |
| Kabellängd |
|
0,75 m (2,4') |
| Storlek |
|
232 x 196 x 25 mm (B x L x H) |
| IP-klassning |
|
IP55 |
| Drivspänning |
|
3-5V DC, 17 mA typisk |
|
|
|
