Poynting Wavehunter Marin 5G LTE 24x24 MIMO

Nyhet

Klicka på bilden för en förstoring

Information

WAVEHUNTER introducerar Poyntings nya generation av antennkapsling för sömlös uppkoppling. Den cirkulära arrayen av riktantenner ger exceptionell 360° wideband-täckning från 617 till 960 MHz och 1710 till 4200 MHz med peak gain på 11 dBi.

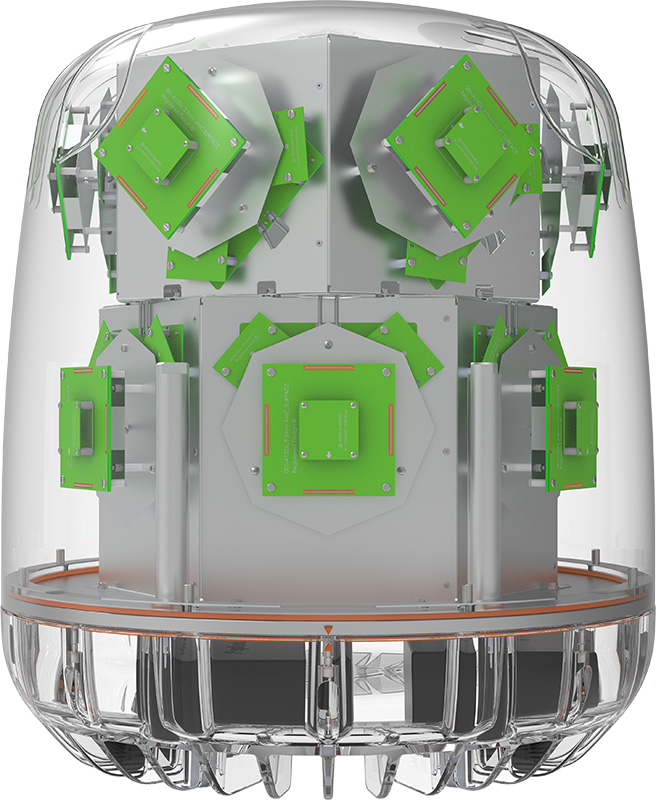

Antennen använder världsberömd Artificial Magnetic Conductor (AMC) teknologi från XPOL-2-5G antennen. Antennarrayen består av 12 korspolariserade, höggains 2x2 MIMO-riktantenner arrangerade i två staplade arrayer förskjutna med 60° intervaller.

Kapslingen är designad för att rymma olika router- och nätverksmoduler, vilket transformerar antennkapslingen till en CPE (Customer Premises Equipment). WAVEHUNTER har plats för routrar upp till storleken 450 mm x 280 mm x 110 mm.

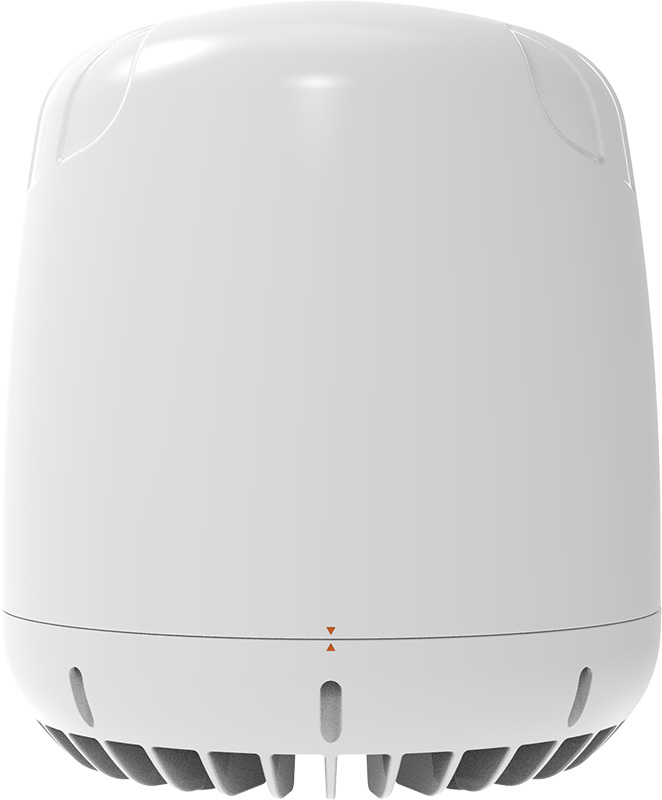

Den robusta kapslingen är byggd för att motstå extrema väderförhållanden med IP69K-klassning, UV- och saltvattenbeständig för marina tillämpningar.

Huvudegenskaper

• 360° wideband-täckning från 617-960 MHz och 1710-4200 MHz
• Högförstärkande riktantenner med peak gain på 11 dBi
• Dual-band WiFi med 2x2 MIMO
• 12 korspolariserade antennelement för optimal prestanda
• Har plats för upp till 6 routrar för maximal genomströmning
• Specialbyggd för marina och kustnära applikationer
• IP69K väder- och vattentät kapsling
• UV- och saltvattenbeständig
• Värmeavledande bas i aluminium för integrerad utrustning
• Artificial Magnetic Conductor (AMC) teknologi
• Stöder 2x2 eller 4x4 MIMO konfigurationer
• Inbyggt GPS med L1, L2 och L5 stöd

Tillämpningsområden

• Superyachter och lyxfartyg
• Kommersiella fartyg och kryssningsfartyg
• Färjor och passagerarfartyg
• Privata yachter och fritidsbåtar
• Bogserbåtar och servicefartygx
• Hamnanläggningar och kajbyggnader
• Bojar och marina installationer
• Hårda miljöer vid kust och hav

Specifikationer

Frekvensband		617-960 MHz
		1710-2700 MHz
		3400-4200 MHz
Frekvensband WiFi		2400-2500 MHz
		5000-7200 MHz
Frekvensband GPS		L1: 1575.42 MHz, L2: 1227.6 MHz, L5: 1176.45 MHz
Förstärkning		Max 11 dBi
		9 dBi, 617-960 MHz
		9 dBi, 1710-2700 MHz
		11 dBi, 3400-4200 MHz
Förstärkning WiFi		5 dBi (2.4 GHz), 7.5 dBi (5-7.2 GHz)
Förstärkning GPS		L1 & L5: 28±2 dBi, L2: 20±2 dBi
Impedans		50 Ohm
Polarisation		Vertikal, Horisontell & ±45°
MIMO		2x2 eller 4x4 MIMO - Cellular, 2x2 MIMO - WiFi, SISO - GPS
Anslutningar		24 x SMA-hane (Cellular), 4 x RP-SMA-hane (WiFi), 2 x SMA-hane (GPS)
Kabellängd		750 mm
Kabel		RG141
Max uteffekt		10 W (Cellular/WiFi), 1 W (GPS)
Storlek		Ø652 x 917 mm (med piedestal), Ø652 x 762 mm (utan piedestal)
Vikt		TBC / 43.56 kg
Vindtålighet		=186 km/h
Temperatur		-40°C till +80°C
IP-klassning		IP69K
Placering		Utomhus, Marina applikationer
Material		UV-stabil E-glas, Brilliant vit (Pantone P 179-1 C)
Certifieringar		CE, RoHS
MIL Spec		MIL-STD 810G/ASTM B117

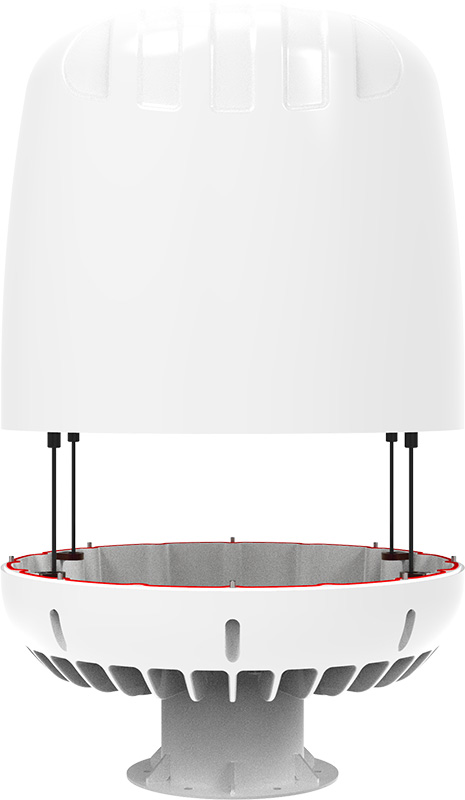

Fäste		Piedestal eller basmontage
Säkerhet		UL 94-HB

---

Tillverkarens art.nr	Communica art.nr	Lagerstatus	Produkt	EAN
A-WHUNTER-001-V3-102	4400956	Kommande	Poynting Wavehunter Marin 5G LTE 24x24 MIMO	6009710926000

---
