Använda en Sarian router som PLC i styr- och reglersystem med övervakning via internet

Runt om i samhället finns det funktioner som automatiskt styrs och övervakas elektroniskt. Oavsätt om det gäller trafiksignaler, pumpstationer, tankarna i en obemannad bensinmack, gatubelysning, parkeringsautomater, uppvärmning och ventilation i en fastighet, mm.

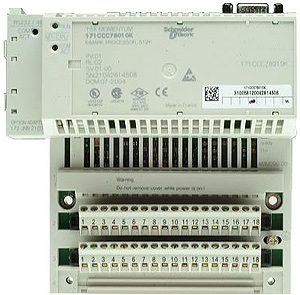

En klassisk PLC programmerbar via en dators programmeringsmjukvara och ett seriellt interface. PLCn är en självförsörjande enhet som mäter och styr en process.

Vanligtvis styrs dessa funktioner av en dator eller en PLC (programmable logic controller).  I många miljöer är det svårt att använda en dator på grund av fukt, vibrationer, utrymme, behov av driftsäkerhet eller helt enkelt för att det inte finns tillräckligt med ström för att driva en vanlig dator. Då är man ofta tvungen att använda en PLC.

En PLC är duktig på att hantera styr- och reglerfunktioner. Men de flesta mer avancerade PLCer är ganska dyra i inköp och kräver oftast dyra licenser för speciella programmeringsverktyg. Programmeringsverktygen i PLCn är ofta specialutvecklade för sin funktion och kräver ofta en specialist för att programmera eller anpassa programmen.

Med Sarian kan vi erbjuda en liten och kompakt lösning som inte bara löser behovet att en enkel PLC/styr- och reglerdator men även ger fullständig access till lösningen via internet, oavsett installationsplats. Eftersom Sarian erbjuder routrar med olika trådlösa förbindelser såsom 3G, GPRS, EDGE eller EV-DO 450 (landstäckande höghastighetsnät - se operatören www.nmt.net) så kan du skapa en funktion med total access via internet. Sarian har naturligtvis stöd för VPN för att kunna göra en helt säker uppkoppling mellan ert kontor och platsen där övervakning och styrning skall ske.

Sarians routrar har inbyggt stöd för styr- och reglersystem via t.ex Modbus eller 1-wire. De kräver ingen specialist för att skriva eller ändra i program. Sarian använder sig av ett vanligt Script Basic-språk som är enkelt att lära sig och använda. Sarians Script Basic behöver inget dyrt utvecklingsverktyg. Du kan enkelt skapa programmet i en vanlig editor/notepad.

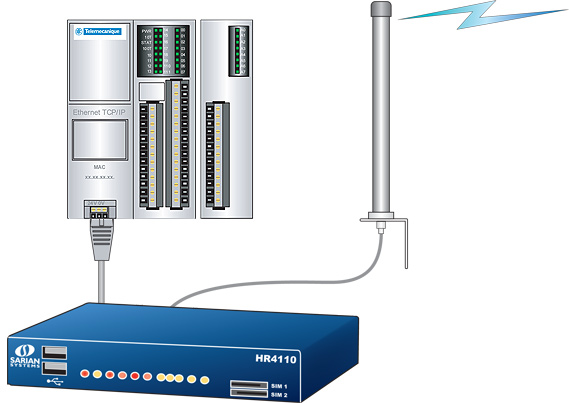

Användandet av Modbus som går över Ethernet ger dessutom möjligheten att på ett mycket enkelt sätt utföra styrning, reglering och övervakningen trådlös via vanlig WLAN.

Sarians routrar är anpassade för drift 24h per dygn 365 dagar om året. En inbyggd watch dog timer ser till att routern alltid är i drift och återstartar automatisk vid en eventuell hängning. Routrarna återstartar även helt automatiskt efter ett strömavbrott. De är konstruerade med ett ruggat chassi i stål. Naturligvis finns de flera olika strömmatningsalternativ såsom 10-28V DC, 110-240V AC eller -48V DC.

Exempel på användningsområden:

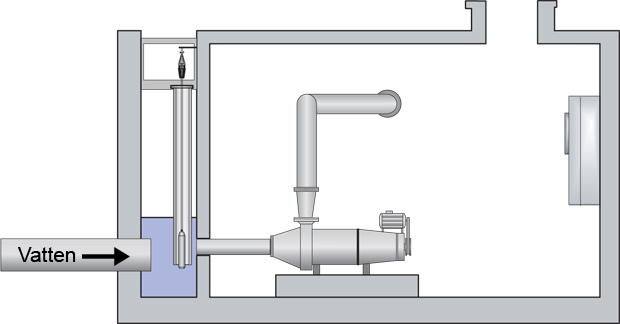

Övervakning och styrning av pumpstation för dagvatten. Behovet består av något som övervakar vattennivån i brunnen och startar pumpen när vattennivån når en viss gränd. Dessutom måste det kunna gå ut ett larm om maxnivån överskrids, om pumpen stannar eller blir överhettad.

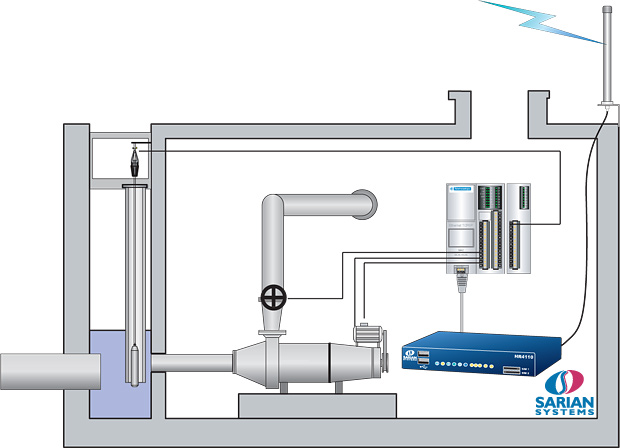

Här visas en lösning med en Sarian HR4110 som mäter vattennivån, flödet och temperaturen på pumpen. Dessutom styr den, via en Modbus-enheten, pumpen och en ventil. Eftersom Routern är kopplad till internet så kan den överföra alla viktiga mätdata till en central databas så att alla pumpstationer kan övervakas. Om ett plötsligt driftstopp skulle ske i pumpstationen såsom motorhaveri så kan routern skicka ett larm via SMS eller e-mail till servicecentralen.

Läs mer om Sarian Routrar.

Om ni vill kan ni använda våra utbildningstexter i eget material så går det alldeles utmärkt. Materialet är fritt att använda och ni kan ombearbeta så att det passar era behov. Om ni publicerar materialet i befintligt skick skall författare anges: "Författare: Johan Näslund, Communica". Om materialet publiceras omarbetat skall källa anges: "Källa: Communica".
